在工業自動化、樓宇自控及各種電氣控制系統中，控制電纜作為連接控制器與執行機構之間的關鍵神經，其性能與可靠性至關重要。其中，KVVP 5×1.5控制電纜是一種應用廣泛的標準型號，本文將深入解析其結構、技術特性及主要應用領域。

一、型號標識解析

“KVVP 5×1.5”這一型號標識具有明確的含義：

• K：代表“控制”電纜類別。
• VV：第一個V表示電纜主絕緣材料為聚氯乙烯（PVC）；第二個V表示外護套材料也為聚氯乙烯（PVC）。
• P：代表“屏蔽”，通常指具有銅絲編織屏蔽層。
• 5×1.5：表示電纜內部有5根獨立絕緣線芯，每根線芯的導體標稱截面積為1.5平方毫米。

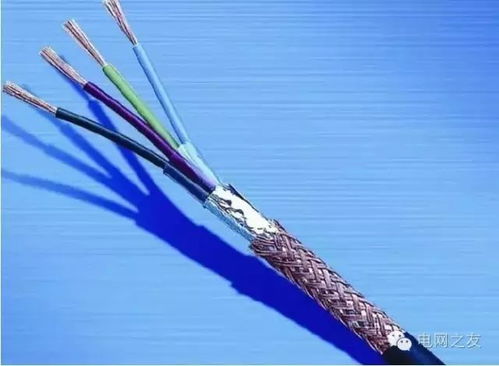

二、結構與材料特性

KVVP 5×1.5控制電纜采用多層結構設計，以確保其在復雜電磁環境下的信號傳輸穩定性和物理保護。

1. 導體：通常采用無氧銅，具有優良的導電性和柔韌性。1.5mm2的截面積兼顧了載流能力與安裝便利性。
2. 絕緣層：每根線芯均采用聚氯乙烯（PVC）絕緣，提供良好的電氣絕緣性能，并具有一定的耐熱、耐油和阻燃特性。
3. 成纜與填充：多根絕緣線芯絞合成纜，芯線之間可能有非吸濕性材料填充，使電纜結構圓整、穩定。
4. 屏蔽層：這是“P”的關鍵所在。通常采用高密度銅絲編織屏蔽層，覆蓋率較高，能有效抑制外部電磁干擾（EMI）對內部信號的侵擾，同時防止電纜本身信號向外輻射干擾其他設備。
5. 護套：最外層的PVC護套提供全面的機械保護，具備耐磨、耐腐蝕、阻燃及一定的耐候性。

三、主要電氣與性能參數

• 額定電壓：通常為450/750V，適用于低壓控制系統。
• 長期工作溫度：PVC材質一般允許導體長期工作溫度不超過70℃。
• 最小彎曲半徑：安裝時，電纜的最小彎曲半徑通常不小于電纜外徑的10-15倍，以避免損傷內部結構。
• 屏蔽效能：銅網編織屏蔽能提供良好的抗低頻干擾能力。

四、核心優勢與應用場景

核心優勢：
1. 抗干擾能力強：銅網屏蔽層是其在電磁環境復雜場合（如靠近變頻器、大功率電機）穩定工作的關鍵保障。
2. 敷設方便：結構相對柔軟，便于在控制柜、橋架、管道中固定和布線。
3. 經濟實用：在需要屏蔽的控制場合，KVVP系列是性價比較高的選擇。

典型應用場景：
1. 工業自動化控制系統：連接PLC、DCS與現場傳感器、閥門、開關等設備，傳輸控制信號。
2. 機械設備制造：用于數控機床、包裝機械、生產線等設備的內部電氣連接。
3. 樓宇自動化：在BA系統中，用于空調、照明、安防等子系統的控制信號傳輸。
4. 電站與配電系統：用于開關柜、配電盤之間的二次回路控制信號連接。

五、選型與使用注意事項

1. 環境匹配：確認使用環境的溫度、濕度、是否存在油污、化學腐蝕或機械應力，確保電纜護套材質能滿足要求。對于更高溫或特殊環境，可能需要考慮其他絕緣材料（如XLPE）的型號。
2. 干擾強度：若環境電磁干擾極強，可能需要結合其他抗干擾措施，或選擇屏蔽密度更高、帶鋁塑復合帶+銅網雙層屏蔽的型號（如KVVP2）。
3. 正確接地：屏蔽層必須按照規范進行可靠的單點接地，否則不僅無法發揮抗干擾作用，還可能引入新的干擾。
4. 安裝規范：敷設時應避免過度拉扯、彎曲；與動力電纜保持適當距離，平行敷設時建議間距不小于30cm，以減少耦合干擾。

###

KVVP 5×1.5控制電纜以其標準的5芯配置、可靠的屏蔽性能和成熟的PVC材質，成為固定敷設場合下控制信號傳輸的中堅力量。正確理解其規格、合理選型并規范安裝使用，是保障整個控制系統穩定、可靠、長期運行的重要一環。在實際工程中，務必根據具體設計要求和現場條件，參考最新國家標準或行業規范進行最終選型與采購。
